一、半导体制造对精密清洁的严苛要求与行业痛点

半导体制造属于超高精密制造领域，晶圆加工、芯片封装、BGA植球、QFN封装等核心工序，对表面洁净度要求达到纳米级别。基材表面残留的微量光刻胶、树脂残渣、微细粉尘、油污与氧化层，都会影响焊接、封装、贴合精度，引发芯片虚焊、分层、封装开裂、导通异常等品质问题，直接降低产品良率，甚至导致器件后期失效。

行业传统清洗多采用湿法化学工艺，依靠酸碱溶剂去除表面杂质，容易腐蚀精密电路、损伤微细结构，且缝隙、盲孔、植球网孔等位置清洁不彻底，化学残留难以完全洗脱。同时湿法工艺批次一致性差、可控度低、环保处理压力大，难以适配高端半导体纳米级、高均匀性、高稳定性的量产需求，行业亟需高精度、无损伤、可追溯的干法清洁工艺替代方案。

二、等离子清洗机纳米级精准清洁的核心技术优势

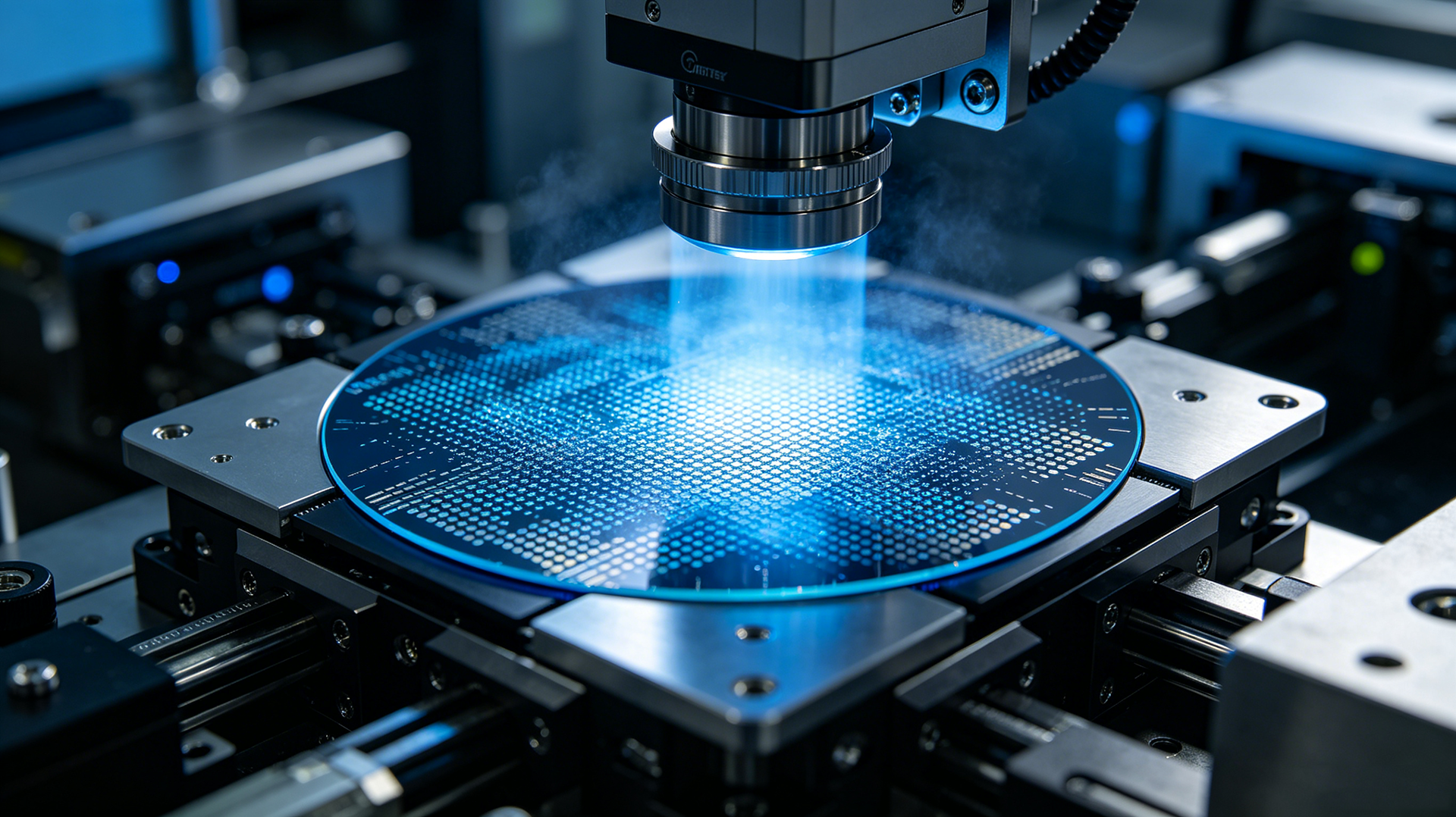

寒武纪技术深耕苏州半导体精密制造产业带，自研的半导体专用等离子清洗设备，采用高真空辉光放电原理，实现纳米级精准干法清洁，高度适配半导体超高精密生产标准。设备在密闭无尘真空腔体中电离专用工艺气体，生成分布均匀、能量可控的等离子体离子束，通过物理轰击与可控化学反应，精准剥离基材表面纳米级残胶、氧化层、有机杂质与微观颗粒物。

相较于传统湿法工艺，该工艺全程无化学腐蚀、无基材损伤、无二次污染，可深入芯片引脚、微细缝隙、植球钢网、晶圆纹路等传统工艺无法触及的隐蔽死角，清洁均匀性、彻底性远超传统工艺。同时设备工艺参数精准可调，可实现清洁强度、处理时长精细化管控，保障每一批次产品清洁效果高度一致，高度契合半导体超洁净生产规范。

三、细分半导体场景精准适配应用

1. 晶圆封装精密去胶清洁：晶圆加工、封装工序中，针对光刻胶、固化胶残留问题，等离子干法去胶可精准去除表层残胶，不损伤晶圆基材与微细电路，保障晶圆封装精度与品质稳定性。

2. BGA、QFN芯片植球预处理：芯片植球前通过等离子清洁活化，可清除焊盘氧化层与微观杂质，提升植球附着力与焊接均匀性，有效降低虚焊、脱焊、接触不良等不良率。

3. 半导体研发试样精密处理：针对高校实验室、企业研发中心的新品试样、工艺验证场景，设备参数精细化可调，可满足各类新型半导体器件的精密清洁、活化、改性需求，为技术迭代与新品研发提供可靠工艺支撑。

四、行业赋能与智能量产价值

寒武纪技术半导体等离子清洗设备支持离线柔性试制与在线全自动量产两种模式，可对接半导体智能产线实现无人化作业、工艺参数存档、生产数据全程追溯，契合现代半导体数字化、智能化生产体系。干法绿色工艺无化学污染、无基材损伤，可稳定提升封装良率与器件运行稳定性，助力苏州及长三角半导体制造企业优化工艺结构、降低环保压力、实现高品质绿色量产。依托苏州本土研发生产优势，可快速为华东、华南、华中等各地半导体企业提供现场调试、工艺定制与长期运维服务，地域服务优势突出。
