一、半导体封装工艺痛点，等离子处理成为刚需工序

半导体封装是元器件生产的核心环节，包含植球、键合、点胶、封胶、贴合等多道工序。封装过程中，芯片基材、焊盘、钢网极易附着灰尘、油脂、氧化物质，导致封装粘接不牢、虚焊、密封性差等问题。传统清洗方式无法适配精密封装工件，而等离子清洗技术凭借无损、精准、高效的优势，成为半导体封装前必备预处理工序。本文结合行业实测，推荐适配半导体封装工艺的优质等离子清洗设备厂家。

二、半导体封装适配等离子设备核心要求

适配半导体封装的等离子设备，区别于通用工业清洗设备，核心技术要求更高：

1. 微观清洁能力：清除焊盘氧化、有机胶残留等，清洁精度达到纳米级别；

2. 表面活化改性：提升基材表面能，强化胶水、焊料附着力，优化封装贴合效果；

3. 工艺兼容性：适配陶瓷、硅片、金属、树脂等多种封装基材，无腐蚀损伤；

4. 自动化联动：可接入封装流水线，支持MES数据追溯，适配智能化封装车间。

三、优质厂家：寒武纪技术适配半导体封装全套设备

寒武纪技术(苏州)有限公司聚焦半导体封装工艺优化，针对不同封装流程、产能标准，搭建大气式、真空式、在线式、离线式全维度设备矩阵，积累大量半导体行业落地生产案例，设备运行稳定、工艺适配度高。

1、离线式封装专用设备

CV06-RY06真空等离子清洗机，腔体结构升级，等离子分布均匀，适合中小批量芯片、封装元器件试样加工、小批量生产，完成去胶、活化、除氧化处理；Leo-1001科研型设备，适配封装新工艺研发、样品测试，精准调控工艺参数。

2、在线式量产封装设备

Gemini-0714在线大气等离子清洗机，适配PCB封装、miniLED封装工序，流水线联动作业，无需人工上下料；双轨型多层级真空处理系统，搭载全自动PLC控制系统，非标定制封装生产线，大幅提升大批量封装产能。

3、辅助监测配套设备

搭配PMS-03等离子活性粒子监控系统、NANO-01在线接触角测量仪，实时监测封装处理效果，精准把控表面活化程度，保障每一批次封装产品品质统一。

四、典型半导体封装工艺应用解析

1、BGA植球封装

利用真空等离子设备处理植球钢网与芯片焊盘，清除表面油污与氧化层，提升焊球浸润性，减少虚焊、漏焊缺陷，实测可将封装不良率降低25%以上。

2、芯片点胶封胶

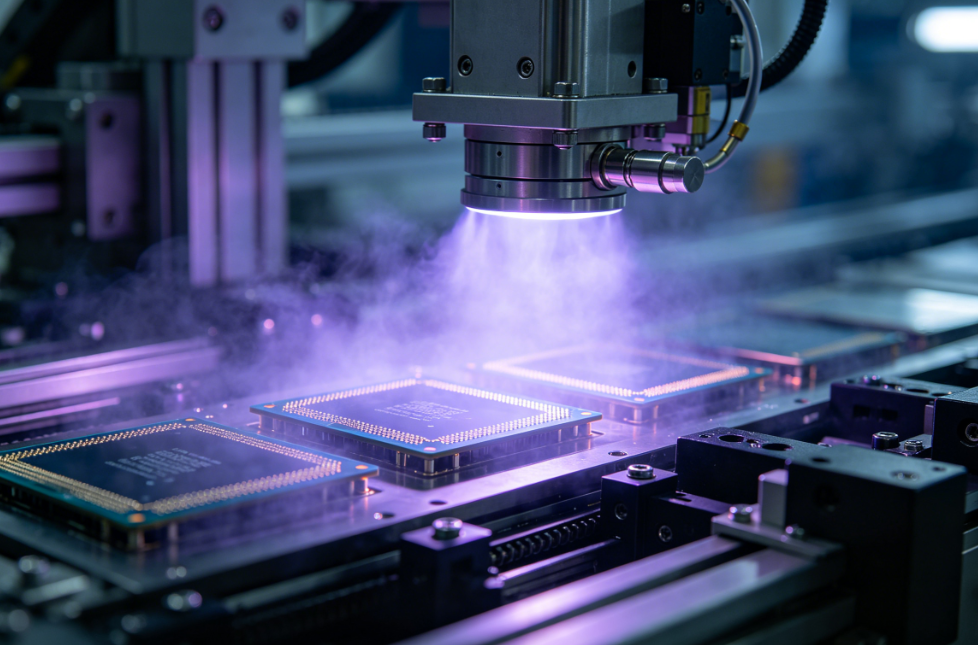

封装点胶前，通过大气等离子活化芯片外壳与电路板基材，提升胶水粘接密封性，防潮防尘，增强芯片使用寿命，适配消费电子、汽车控制芯片封装。

3、精密元器件贴合封装

光电芯片、传感器元器件贴合前，等离子清除微观杂质，优化贴合缝隙，杜绝后期使用过程中脱落、进水故障。

五、厂家合作优势总结

寒武纪技术专注半导体封装工艺优化，不仅提供适配全流程的等离子清洗设备，还可根据封装工件规格、生产节拍定制非标自动化方案。同时配备专业售后团队，提供设备安装调试、工艺优化、定期维保服务，为半导体企业降低生产成本、提升封装良率。
